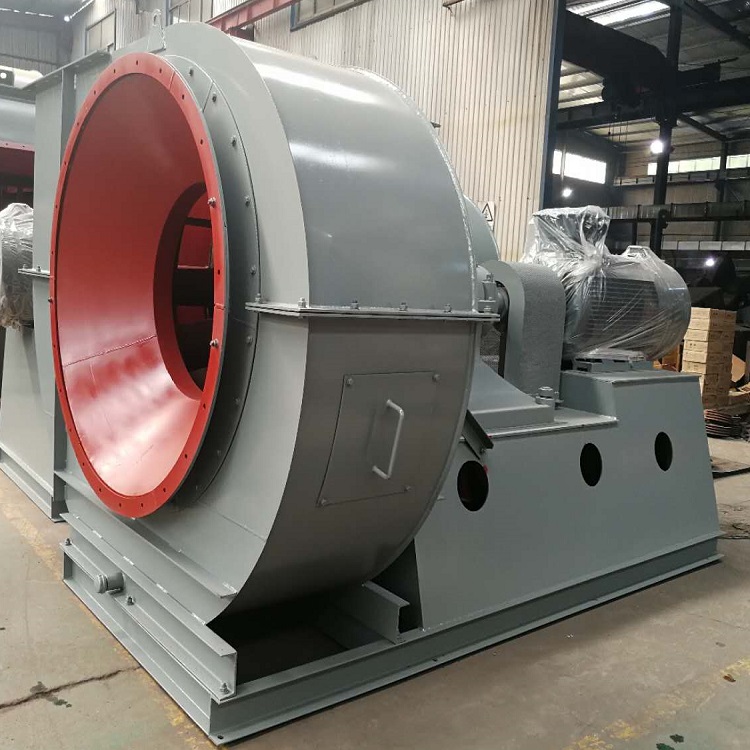

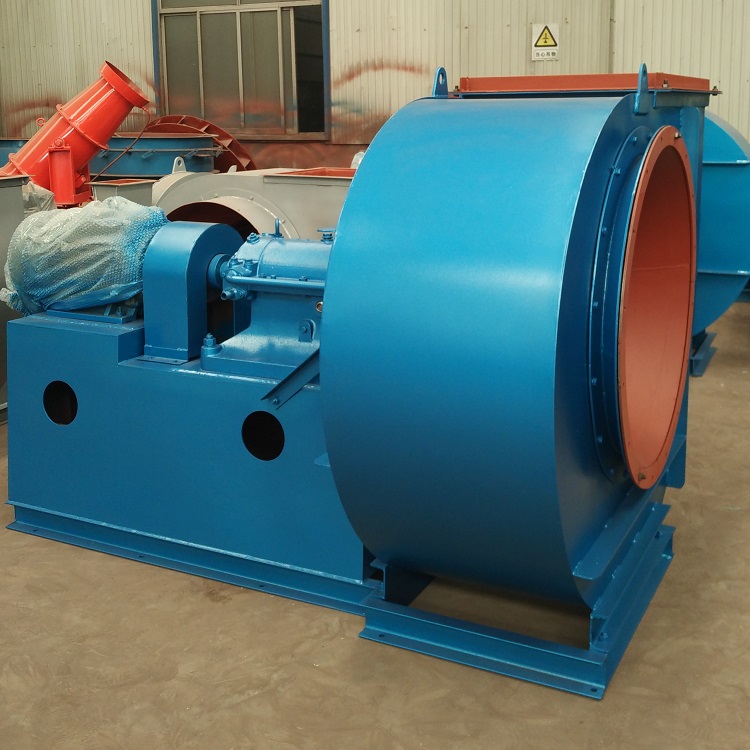

G/Y4-68型离心通、引风机
编号 : G001
类型 : 锅炉风机
规格 : 通风机
品牌 : 铭风
型号 : G/Y4-68
产品详情

风机的用途

4-68型离心通风机可用于一般工厂及大型建筑物的室内通风换气。即可用来输入气体,也可用来输出气体。所输送的气体应为不超过80℃的空气和其他不自燃的、对人体无害的 、对钢材无腐蚀性的气体。气体内不许含有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3.

G、Y4-68型锅炉离心通引风机,主要用于火力发电厂蒸发量为230t/h以下蒸汽锅炉的通、引风系统。在性能相近而又无特殊要求时,G4-68亦可用于矿井通风及一般通风。两型风机均具有高效率、低噪声、高强度的优点。

通风机输送的介质为空气,最高温度不得超过80℃。引风机输送的烟气,最高温度不得超过250℃。

在引风机前,必须加装除尘效率不低于85%的除尘装置,以降低进入风机的烟气含尘量,提高风机的使用寿命。

风机型式

通风机和引风机均为单吸入,每种风机均可制成右旋或左旋两种型式,从电机一端正视风机,凡叶轮按顺时针方向旋转者均称为右旋风机,以“右”表示,反之为左旋转风机,以“左”表示。

风机的出口位置以机壳的出风口角度表示,“右”“左”风机均可制成0度、45度、90度、135度、180度、225度共六种角度。当您要求特殊机号或特殊角度时请与我厂联系。

风机的传动方式有A、B、C、D式,NO.2.8-5采用A式传动,NO.6.3-12.5采用C、D式传动,NO.16-20采用B式传动。

风机的结构

机号为NO.2.8-5的4-68型风机主要由叶轮、机壳、进风口等部分配直连电动机组成,NO.6.3-20机主要由叶轮、机壳、进风口、调节门及传动组组成。

叶轮:由12后倾机翼形叶片焊接于弧形锥形轮盖与平板轮盘中间而成。引风机叶轮一般选16Mn,且在叶片与轮盖交接处衬上耐磨护板,叶片头部采用了实心体,并在易磨损部增加耐磨材料堆焊,提高了叶片的使用寿命,而通风机则与之有别。叶轮均经静、动平衡校正和超带运转实验,故运转要平稳可靠。

机壳:用普通钢板焊接而成的蜗形体。单吸入风机的机壳做成两种不同的形式:№8-№12.5的机壳作成整体结构,№14、№16机壳的四分之一可拆掉。对于引风机,蜗形板开有除灰门,并适当加厚,以防烟灰磨损。

进风口:收敛式流线形整体结构,用螺栓固定于机壳入口一侧。

调节门:用来调风机流量的大小。№8、№12.5由11片花瓣式叶片组成,№14、№16由13片花瓣式叶片组成,均轴向安装于进风口前,由于采用外部传动结构故转动灵活方便,调节范围由90度(全闭)到0度(全开)。调节门扳位置,从进风口方向看,在右侧。对于右旋风机,扳把由下往上推是由全闭到全开方向;对于左旋风机,扳把由上往下拉是全闭到全开方向。为使调节门各部位正常工作,注意润滑。对于通风机的调节门,采用钙钠基润滑脂润滑;对于引风机,因气体温度较高,须采用二硫化钼高温(260℃)润滑脂润滑。

传动组:传动方式均为D式。由主轴、轴承箱、联轴器等组成。主轴由优质钢制成。采用滚动轴承和水冷整体轴承箱,因此,需加装输水管,耗水量因环境不同而异,一般按0.5-1m3/h考虑。轴承箱上装有温度计和油位指示器。润滑选用30号机械油,加油量按油位标志实施。

风机的详细参数及风机价格欢迎来电咨询!
