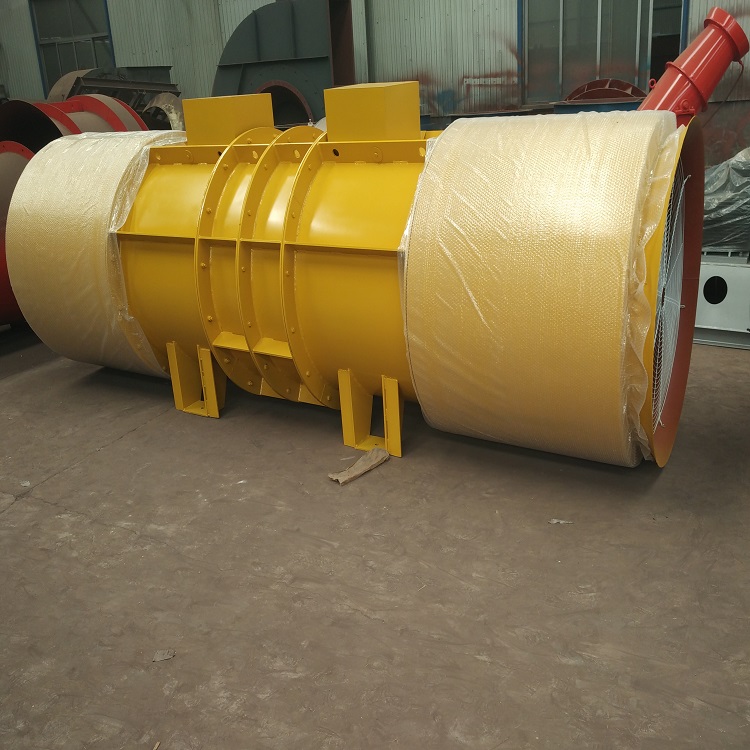

SDF隧道射流风机
编号: SD03
价格:
0.00
类型: 射流风机
规格: 通风机
品牌: 铭风
型号: SDF
产品详情

SDF系列低噪声隧道射流风机

1.用途   SDF系列隧道射流风机是专为公路、铁路隧道纵向通风换气系统,并在紧急状态下进行烟雾控制而设计的动力机械换枪去设备。同时亦可用于类似隧道、辅助隧道工程场合的通风换气,适用于海拔高度3500米工作运行要求。射流风机工作条件可在-25~50℃环境下连续工作运行,隧道内发生火灾时,可允许在250℃下短时间运行(不超过1小时)。

2.结构特点 SDF系列高效低噪声射流通风机由三段组成:进气消声段(集风器、防护网、导流器、整流栅、消声器);风机段(机壳部、叶轮(动叶)部、静叶(导叶)部、电动机);出气消声段(出气消声器)

1)叶轮(动叶)部:由叶片和轮毂组成,其中,轮毂采用ZG230-450铸钢而成,叶片采用ZL104铝硅合金精密铸造而成的可调机翼型叶片,叶片根部及尾部在设计上,工艺铸造加工均作了足够的加强,其安装角度根据用户不同性能要求可调整,并经过严格的工艺制造和严格的静、动平衡校正,超转速试验,运转平稳可靠。

2)机壳部:由普通钢板焊接而成,内筒上配置静止后导流叶片,并经消除焊接应力处理。

3)消声器:根据该系列风机声学频谱特型,采用镀锌穿孔板、吸声材料、导流器、整流栅而设计,并有效地控制了气流流动动力噪声和辐射噪声。噪声测试规范:在野外,距风机出口轴线成45°夹角,距离10米处测量其A声级。

4)电动机:经特殊要求设计制造,适用于海拔高度3500米工作运行要求,其工作电压380V,频率50HZ,绝缘等级F级,防护等级IP54。轴承采用密封润滑脂润滑,能承受双向推力,可长期连续运行工作。

我公司技术力量雄厚、制造设备精良、检测手段齐备,具有完整的质量体系。奉行抓质量,重信誉,让顾客满意的经营理念。采用新技术不断推出新产品,大大增强了企业活力和市场占有份额。现生产70多个系列700多种规格型号的风机。广泛用于锅炉鼓、引风,车间、办公室换气通风,化铁炉强制通风及工业除尘通风:冶金、有色、黄金、化工、建材及核工业等系统的矿山通风。产品均有全国工业产品生产许可证,种类齐全,用途极为广泛,同时也是省消防总队高温消防排烟风机定点生产厂。畅销全国29个省(市、自治区),并出口六个国家和地区,深受广大用户的信赖。风机设计,制造,销售,风机设备,型材加工销售,机械加工



SDFA)型隧道施工专用轴流通风机技术性能参数表:

风机型号

风量

m3/min

风压

Pa

高效风量

m3/min

最高点功率

KW

最大配用

电机功率(KW

SDF(A)-2-No4.0

90-140

275-1450

107

3.3

2×2.2

SDF(A)-2-No5.0

180-275

430-2400

210

9.5

2×5.5

SDF(A)-2-No5.6

250-385

540-2900

320

17.8

2×11

SDF(A)-2-No6.0

310-480

620-3400

360

25.1

2×15

SDF(A)-2-No6.3

450-725

685-3750

545

30.2

2×18.5

SDF(A)-2-No6.5

500-800

720-3900

600

37.4

2×22

SDF(A)-2-No7.1

624-999

868-4761

745

54.2

2×30

SDFB)型隧道施工专用轴流通风机技术性能参数表:

风机型号

风量(m3/min

风压

Pa

高效风量

m3/min

转速

(r/min)

最高点功率

(KW)

最大配用电机

功率(KW)

SDF(B)-4-No9.6

680-1325

500-3200

1100

1480

58

30×2

SDF(B)-4-No10

770-1500

550-3500

1225

1480

71

37×2

SDF(B)-4-No10.5

891-1736

606-3859

1418

1480

85.5

45×2

SDF(B)-4-No11

1015-1985

624-4150

1550

1480

107

55×2

SDF(B)-4-No11.5

1171-2281

727-4628

1863

1480

135

75×2

SDF(B)-4-No12.5

1550-2912

1378-5355

2385

1480

216

110×2

SDF(B)-4-No13

1695-3300

930-5920

2691

1480

259

132×2

SDF(B)-4-No14

2113-4116

1078-6860

3361

1480

300

160×2

SDF(B)-6-No14

1399-2725

473-3100

2226

980

110

75×2

SDF(B)-6-No15

1721-3352

543-3559

2739

980

156

90×2

SDF(B)-6-No16

2088-4068

618-4049

3323

98

206

110×2

SDF(B)-6-No17

2505-4879

697-4571

3986

980

293

160×2

SDF(B)-6-No18

2973-5792

782-5124

4731

980

389

200×2
